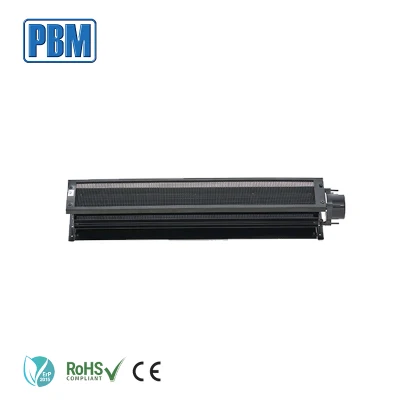

Descrizione del Prodotto
Altezza di installazione sottile e portata d'aria elevata con il minimo Rumore
Bassa rumorosità con portate d'aria elevate e basse contropressioni, design compatto e sottile con sistema di collegamento meccanico morbido in gomma antivibrazioni, Sono disponibili versioni impermeabili e a prova di umidità per l'intera gamma di soffianti tangenziali con motore con tecnologia EC integrato e intelligente con segnale PWM e tensione analogica 0~10V per regolare la potenza e conformità alla direttiva ErP2015 (Energy-related Products).
Dimensioni delle pale: Diametro da 30 mm a 80 mm;
Livello sonoro : Da 32 dBA a 48 dBA massimo a seconda della diversa velocità di rotazione;
Flusso d'aria: Massimo a 600 CMH, metri cubi all'ora, pari a circa 353 CFM, piedi cubi al minuto;
Pressione dell'aria: Massima a 80 Pa, pari a 8,16 mm H2O e a 0.32 pollici H2O;
Potenza: La potenza massima in ingresso del motore raggiunge il diametro di 80 mm del motore da 100 W.
Caratteri generali:
| 1-1 | Tensione nominale | 24 V CC |
| 1-2 | Tensione di esercizio | 16~28 V CC |
| 1-3 | Tensione di avvio bassa | 15 V CC |
| 1-4 | Velocità nominale | 2650 GIRI/MIN |
| 1-5 | Corrente di ingresso | 0,10 A. |
| 1-6 | Potenza in ingresso | 2,4 W. |
| 1-7 | Rumore acustico | 39 dB(A) |
| 1-8 | Durata prevista | 50.000 Hours(L10) A 40ºC camera, umidità 15%~65% UR |
| 1-9 | Direzione di rotazione | In senso antiorario vedere sul motore |
| 1-10 | Direzione del flusso d'aria | Tutto |
| 1-11 | Classe di isolamento | Classe B |
| 1-12 | Resistenza di isolamento | 50 Mega Ohm minimo a 500 V CC Tra il telaio e il morsetto (+) |
| 1-13 | Protezione del motore | Protezione rotore bloccata Protezione contro la polarità Funzione di riavvio automatico |
| 1-14 | Controllo velocità | Ingresso di controllo 0~10 V CC |
| 1-15 | Rigidità dielettrica | 5 ma massimo a 500 V CA 50 Hz cinque secondi Tra il telaio e il morsetto (+) |
| 1-16 | Uscita del segnale | No |
Caratteri meccanici:
| 2-1 | Quota | 48 mm x 50 mm x 356 mm (vedere disegno quotato) |
| 2-2 | Materiale girante | Acciaio |
| 2-3 | Numero di lame | 22 |
| 2-4 | Piastra della girante | Piastra in lamiera rotonda stampata a iniezione |
| 2-5 | Posizione di montaggio | Qualsiasi |
| 2-6 | Superficie del rotore | Elettroforesi |
| 2-7 | Sistema di cuscinetti | Cuscinetto a sfere NMB |
| 2-8 | Filo conduttore | Rosso , Nero, Bianco AWG22 n. |
| 2-9 | Peso | 466 g. |
| 2-10 | Pacchetto | Standard |
Protezione elettrica:
| 3-1 | Protezione rotore bloccato | Il circuito di limitazione della sovracorrente protegge il motore da danni per almeno 72 ore di funzionamento del rotore bloccato alla tensione nominale. |
| 3-2 | Corrente massima Sotto il rotore bloccato | A, la corrente di spunto tipica quando il motore tenta di riavviarsi in condizioni di rotore bloccato è 2~4 volte la corrente di funzionamento normale che si ripresenta e per il 16~20% del periodo di riavvio del ciclo. B, se si utilizza la funzione CL, la corrente di spunto di riavvio è circa la stessa della corrente di funzionamento normale. |
| 3-3 | Inversione di polarità Protezione | Nessun danno se i cavi positivo e negativo sono invertiti in condizioni di massima tensione di esercizio. |
| 3-4 | Protezione da sovratensione | Il circuito si spegne automaticamente quando la tensione di ingresso è superiore a 30 V c.c. E riavviata quando la tensione scende a 30 V c.c. sotto. |
| 3-5 | Avvio graduale | Dopo 5 secondi dall'accensione e la tensione di controllo della velocità raggiunge 1,5 V. |
Caratteri ambientali:
| 4-1 | Temperatura di esercizio | Da -25ºC a 60ºC |
| 4-2 | Temperatura di conservazione | Da -40ºC a 75ºC |
| 4-3 | Umidità di esercizio | Dal 5% al 90% di umidità relativa |
| 4-4 | Umidità di stoccaggio | Dal 5% al 95% di umidità relativa |
| 4-5 | Test di caduta | In condizioni di imballaggio minime, la ventola deve resistere a ciascuna goccia di tre facce da 30 cm di distanza su 10 mm di spessore legno |
| 4-6 | Prova di vibrazione | Onda sinusoidale. Ampiezza di spostamento: 0,75 mm (equivalente a 10 G). Gamma di frequenza: 10 Hz~55 Hz / 30 sec. 55 Hz~10 Hz / 30 sec Scansione lineare 120 ciclo Timer di durata per asse: 2 ore ORIENTAMENTO: X,Y,Z. |
| 4-7 | Test di scarica | Applicare l'accelerazione di picco di 50 g e mantenere la durata degli impulsi per 11 ms (onda semisinusoidale). |
| 4-8 | Tutto il materiale è conforme allo standard RoHS. |

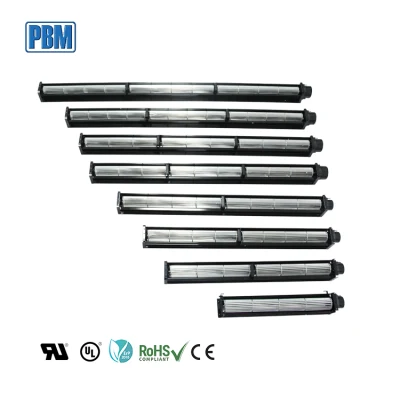

Soffianti tangenziali PBM DC con motori di diverse dimensioni
Motore PBM DC 37,5 mm Motore PBM DC da 50 mm Motore PBM DC 72 mm
Applicazione: Condizionatori d'aria, impianti a tendina, Applicazione: Pompa di calore, sistemi ibridi, porte d'aria , applicazione: Refrigerazione e Armadi di esposizione,
Riscaldatore, asciugatori, Strumenti laser, elettrodomestici, riscaldamento elettrico, Camino, riscaldatore elettrico angolo, ventilatori aria condizionata (ventilatori aria condizionata, ventilatori per edifici,
Convettore di pavimento, scaldacche di trincea , stanze, luoghi pubblici, recupero di calore, Riscaldatori a magazzino, convettori sotto pavimento ventilatori a torre), riscaldatori d'aria, caminetti elettrici, cortina d'aria
Veicoli, convettori sotto il pianale, portiere pneumatiche. Raffreddamento della camicia di stufa, Macchine, forni incorporati, stufe a legna,
Condizionatori d'aria e riscaldatori di stoccaggio ecc.

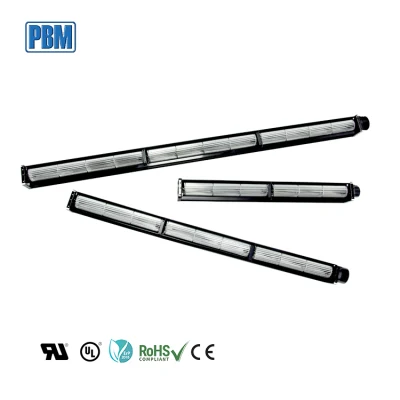

Soffianti tangenziali c.c. PBM con macchina X1/X2/X3
Soffiante tangenziale singola Soffiante tangenziale doppia Soffiante a tripla tangenziale
