Descrizione del Prodotto
L'aria condizionata sul tetto offre un modo flessibile per fornire aria trattata per edifici da uno a otto piani. Sono disponibili molte opzioni e configurazioni per soddisfare un ampio numero di applicazioni. L'aria esterna fresca viene miscelata con l'aria di ritorno dallo spazio occupato e quindi filtrata, condizionata e rialimentata nell'edificio. Il condizionamento comporta il raffreddamento, la deumidificazione o il riscaldamento dell'aria per un comfort ottimale dello spazio. Le unità del sistema a tetto possono servire una singola zona o un intero edificio riempito con molte zone. Alcune unità possono essere progettate specificamente per l'aria di make-up, dove solo l'aria esterna viene trattata e inviata allo spazio.
Serpentina evaporatore / condensatore
La bobina dell'evaporatore o del condensatore utilizzata è del tipo a alette e a tubo. Le alette sono alette in alluminio trattate idrofilicamente per resistere alla corrosione, mentre i tubi in rame sono di tipo scanalato internamente, il che aumenta il trasferimento di calore nel lato del refrigerante.
Controllo intelligente
Le unità sono fornite con controller digitale basato su microprocessore con display LCD. Il controller è programmato per fornire la massima protezione al sistema della pompa di calore e un controllo preciso della temperatura. La centrale di controllo è completamente cablata in fabbrica con tutti gli accessori e i terminali inclusi.
Compressore
♦ compressore rotativo di marca famosa per pompe di calore domestiche
♦ compressori Bitzer, Copeland, Danfoss o Panasonic per pompe di calore commerciali
1) compressore ad alta efficienza di marca famoso
2) refrigerante ecologico ad alta efficienza, senza riduzione dell'ozono
3) controllo intelligente: Controller digitale basato su microprocessore con display LCD
4) i controlli delle apparecchiature intelligenti aiutano a garantire affidabilità e facilità d'uso
5) con funzione di riscaldamento e raffreddamento e funzione WIFI opzionale
6) risparmio di oltre 2/3 energia rispetto alle apparecchiature convenzionali
7) risparmio energetico, alte prestazioni, bassa rumorosità, facile da usare

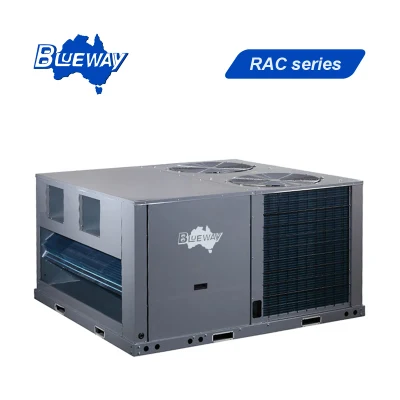

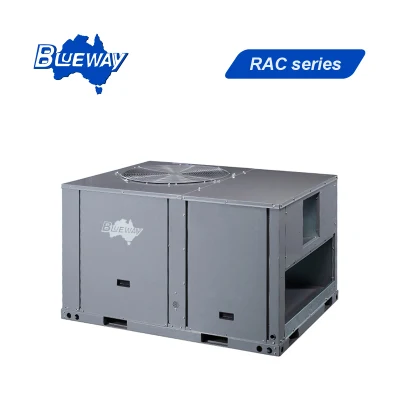

Opzioni: Unità tetto in confezione commerciale (tipo on-off e inverter, R32 e R410a)
Pacchetto del tetto dell'inverter CC | |||||||||
Ton | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | ||
Modello | BRP-C5TC3BM | BRP-C7.5TC3BM | BRP-C10TC3BM | BRP-C15TC3BM | BRP-C20TC3BM | BRP-C25TC3BM | BRP-C30TC3BM | ||
Raffreddamento | Capacità di raffreddamento*1 | BTU/ora | 60000 | 89000 | 116000 | 180000 | 240000 | 300000 | 330000 |
kw | 17.5 | 26 | 34 | 52 | 69 | 85 | 96 | ||
Ingresso alimentazione*1 | kw | 5.9 | 9 | 11.4 | 18.3 | 23.6 | 30 | 34.2 | |
EER*1 | BTU/w | 10.2 | 9.8 | 10.2 | 9.7 | 10.1 | 9.7 | 9.5 | |
Capacità di raffreddamento*2 | BTU/ora | 50000 | 75000 | 100000 | 160000 | 210000 | 252000 | 297000 | |
kw | 14.6 | 22 | 29 | 47 | 62 | 74 | 87 | ||
Ingresso alimentazione*2 | kw | 6.2 | 9.5 | 12.1 | 20.4 | 27.5 | 33.3 | 39.5 | |
EER*2 | BTU/w | 8.1 | 7.9 | 8.2 | 7.8 | 7.7 | 7.6 | 7.5 | |
Riscaldamento | Capacità di riscaldamento | BTU/ora | 63000 | 95500 | 120000 | 191000 | 256000 | 330000 | 355000 |
kw | 18.5 | 28 | 35 | 54 | 75 | 90 | 104 | ||
Potenza assorbita | kw | 5.5 | 8.2 | 10.3 | 16.8 | 23.4 | 28.5 | 34.5 | |
COP | BTU/w | 11.5 | 11.6 | 11.6 | 11 | 11 | 10.8 | 10.5 | |
Alimentazione | - | 380~415 V,3 N~,50 Hz | 380~415 V,3 N~,50 Hz | 380~415 V,3 N~,50 Hz | 380~415 V,3 N~,50 Hz | 380~415 V,3 N~,50 Hz | 380~415 V,3 N~,50 Hz | 380~415 V,3 N~,50 Hz | |
Potenza max. In ingresso | kw | 8 | 12 | 16 | 26 | 32 | 39 | 46 | |
Corrente di esercizio max | R | 16 | 24 | 31 | 52 | 63 | 78 | 91 | |
Rumore | DB(A) | 65 | 69 | 72 | 74 | 74 | 75 | 75 | |
Ventilatore interno | Flusso d'aria | CFM | 2000 | 2800 | 3500 | 5700 | 8300 | 10000 | 12000 |
m3/h | 3300 | 4700 | 5900 | 9500 | 14000 | 16800 | 20000 | ||
ESP | PA | 60(0~180) | 75(0~180) | 90(0~200) | 120(0~300) | 140(0~350) | 150(0~350) | 200(0~400) | |
Tipo | - | Centrifuga DC | Centrifuga DC | Centrifuga DC | Centrifuga DC | Centrifuga DC | Centrifuga DC | Centrifuga DC | |
Quantità | pc. | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
Tipo di unità | - | Diretto | Diretto | Diretto | Diretto | Diretto | Diretto | Diretto | |
Filtro | Materiale | - | PP | PP | PP | PP | PP | PP | PP |
Quantità | 1 | 1 | 1 | 2 | 2 | 2 | 2 | ||
DIMENSIONI (L×P×A) | mm | 1000×430×10 | 1000×640×10 | 1000×720×10 | 900×740×10 | 900×630×10 | 1000×640×10 | 1000×860×10 | |
Bobina per interni | Numero di righe | - | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
Alette | pc/poll | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
Dimensioni del tubo | poll | 5/16 | 5/16 | 5/16 | 5/16 | 5/16 | 5/16 | 5/16 | |
mm | 7.94 | 7.94 | 7.94 | 7.94 | 7.94 | 7.94 | 7.94 | ||
Compressore | Tipo | - | Rotante | Rotante | scorrere | scorrere | scorrere | scorrere | scorrere |
Quantità | pc. | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
Marchio | - | GMCC o Panasonic | GMCC o Panasonic | GMCC o Hitachi | CMCC o Hitachi | CMCC o Hitachi | CMCC o Hitachi | CMCC o Hitachi | |
Capacità | BTU | 57000 | 74000 | 79000 | 108000 | 79000×2 | 108000×2 | 108000×2 | |
kw | 16.8 | 21.5 | 23 | 31.6 | 23×2 | 31.6×2 | 31.6×2 | ||
Carica di olio | ml | 1700 | 1900 | 1100 | 1560 | 1100×2 | 1560×2 | 1560×2 | |
Refrigerante | Tipo | - | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
Volume di refrigerante | kg | 4.2 | 6 | 8 | 12 | 8×2 | 11×2 | 12×2 | |
Metodo di rallentamento | - | EEV | EEV | EEV | EEV | EEV | EEV | EEV | |
Ventilatore esterno | Tipo | - | Elica | Elica | Elica | Elica | Elica | Elica | Elica |
Qualità | pc. | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
Tipo di unità | - | Diretto | Diretto | Diretto | Diretto | Diretto | Diretto | Diretto | |
Bobina per esterni | Numero di righe | - | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Alette | pc/poll | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
Dimensioni del tubo | poll | 5/16 | 5/16 | 5/16 | 5/16 | 5/16 | 5/16 | 9/32 | |
mm | 7.94 | 7.94 | 7.94 | 7.94 | 7.94 | 7.94 | 7.94 | ||
Quota | PROFILO(L×P×A) | mm | 1350×1100×800 | 1450×1100×1150 | 1450×1100×1200 | 2260×1120×1245 | 2240×1880×1165 | 2240×2320×1295 | 2240×2320×1560 |
CONFEZIONE(L×P×A) | mm | 1395×1150×845 | 1495×1150×1195 | 2495×1150×1245 | 2285×1145×1290 | 2265×1905×1215 | 2265×2345×1320 | 2265×2345×1610 | |
Peso | Netto | kg | 210 | 305 | 335 | 570 | 780 | 890 | 1080 |
Lordo | kg | 230 | 330 | 357 | 599 | 822 | 920 | 1125 | |
Caricamento | 20'/40'/40'HQ | pc. | 16/32/48 | 8/16/32 | 8/16/32 | 4/10/20 | 3/6/12 | 2/5/9 | 2/5/5 |
Nota: 1) *1, RAFFREDDAMENTO T1: INTERNO, 27ºC 81ºF (19ºC) DB/ 67ºF (35ºC) WB; ESTERNO, 95ºF (24ºC) DB/ 76ºF () WB; 2) *2, RAFFREDDAMENTO T3: INTERNO, 29ºC 84ºF (19ºC) DB/ 67ºF (46ºC) WB; ESTERNO, 115ºF (ºC) DB/- ºF (-) WB; 3) RISCALDAMENTO: INTERNO, 20ºC (68ºF) DB/15ºC (59ºF) WB; ESTERNO, 7ºC (45ºF) DB/6ºC (43ºF) WB; Blueway si riserva il diritto di modificare le specifiche sopra indicate senza preavviso per il miglioramento del prodotto. Contattaci per informazioni aggiornate. |

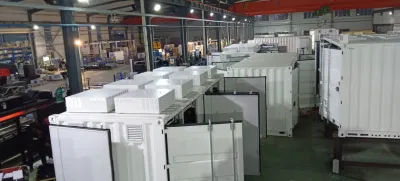

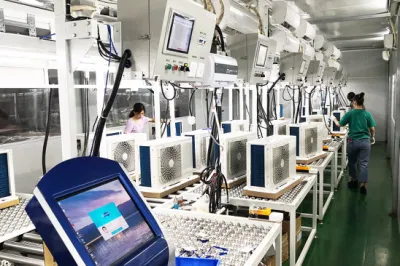

Blueway ha circa 30 anni di esperienza nella produzione di impianti HVAC.
Oltre 1000 prodotti originali di R&S, Blueway è qualificato come OEM/OBM/ODM.
Oltre 10000 soluzioni ingegneristiche con grande successo fornite da Blueway.
4.il servizio tecnico online è disponibile 24 ore al giorno senza pause.
Sistema di controllo intelligente Blueway con temporizzazione precisa, controllo della temperatura e funzione di monitoraggio remoto.
Con tecnologia avanzata e capacità di R&S, Blueway ha ottenuto oltre 20 brevetti ed è diventato uno dei principali produttori di impianti di climatizzazione in Cina. Nel frattempo, il 70% dei prodotti Blueway è stato esportato su mercati di mare, tra cui Australia, Europa, Nord America, Medio Oriente, Sudafrica, Sud America e ha ottenuto il riconoscimento mondiale. Inoltre, dispone di oltre 20 uffici di rappresentanza in diverse città della Cina e di distributori autorizzati in Europa, Medio Oriente, Nord America e Sud America.
Finora, Blueway ha già fornito oltre 10000 soluzioni di progettazione con grande successo. Inoltre, Blueway è anche il marchio raccomandato dall'Hilton Hotel nel mercato cinese. Blueway continuerà il suo impegno e impegno a servire i suoi partner mondiali fornendo soluzioni e prodotti innovativi di elevata efficienza.
D: Tipo di compressore?
A: Adottare un compressore ad alta efficienza inverter.
D: E la funzione?
A: Modalità riscaldamento e raffreddamento.
D: Con quali aziende collaborate spesso?
R: In genere, collaboriamo con compaies ingegneristici, studi di progettazione architettonica, società di installazione, grossisti e distributori autorizzati.
D: Per quanto tempo potreste fornire soluzioni a risparmio energetico?
R: Se sono necessari disegni, dipende dagli elementi tecnici effettivi.
D: Possiamo visitare la vostra fabbrica?
R: Sì, benvenuto al Blueway Manufacing Centre, che si trova a Shunde, Guangdong, Cina.
D: Hong Long è il tempo di garanzia?
A: 1 anno per l'intera unità, 3 anni per il compressore.
D: E il tipo di imballaggio?
R: In genere, adottiamo pallet in legno per unità commerciali.
